环保云平台

/  账号 acrel 密码 123456

1  平台概述
1.1 开发背景
  《大气污染***法》、《水污染***法》、《土壤污染***法》相继颁行，《关于******生态环境保护坚决打好污染***攻坚战的意见》、《打赢蓝天保卫战三年行动计划》等政策先后发布，为打好污染***攻坚战提供了坚实的法律和政策保障。国家***推进打赢蓝天保卫战，打好碧水保卫战，打胜净土保卫战，加快生态环境保护、建设美丽中国，各省市结合物联网和大数据政策，也相继颁布有关污染治理设施用电监管平台等相关政策，针对性地对企业内的环保设施、设备运行状况作出检测控制，限度发挥环保设备的作用，提高使用效率，并为***能够动态掌握治污治理执行情况和异常预警提供支持。

  AcrelCloud-3000环保设施用电监管云平台依托***物联网技术、电力参数传感技术，实时采集企业污总用电、工艺生产设备用电、污染治理设施设备用电等数据，通过设施运行停车分析、越限分析、停/限产分析、工艺关联分析等，及时发现环保治理设施、设备等未开启、空转、减速、降频以及异常关闭等未正常工作的情况；同时，通过数据分析，还可以实时监控限产和停产整治企业运行状态。

1.2  法律、法规、政策、标准
本平台遵循以下标准开发：
大气污染***法
水污染***法
土壤污染***法
生态环境监测质量监督检查三年行动计划（2018-2020年）》
关于******生态环境保护坚决打好污染***攻坚战的意见
打赢蓝天保卫战三年行动计划
GB 50052 供配电系统设计规范
GB 50053 20kV及以下变电所设计规范
GB 50054 低压配电设计规范
GB 50055 通用用电设备配电设计规范
GB 50060 3-110kv高压配电装置设计规范
GBT50062-2008 电力装置的继电保护和自动装置设计规范
GB/T 50063-2017 电力装置电测量仪表装置设计规范
江苏省大气污染工况用电监控技术指南
促进大数据发展三年工作方案（2016-2018）
促进大数据发展2016年工作要点
促进大数据发展行动纲要

1.3  应用场所

环保设施用电监管云平台的主要应用场合：

（一）钢铁

（二）石化；

（三）化工、焦化

（四）医药制药；

（五）造纸

（六）有色金属

（七）建材

（八）火电热电

（九）市政污水处理

（十）采矿

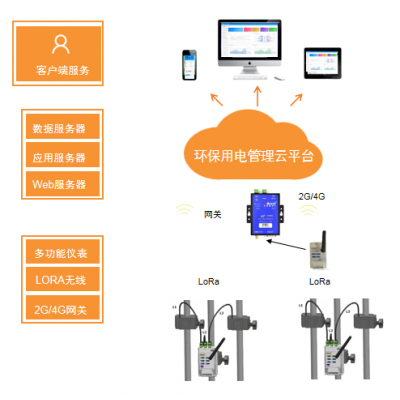

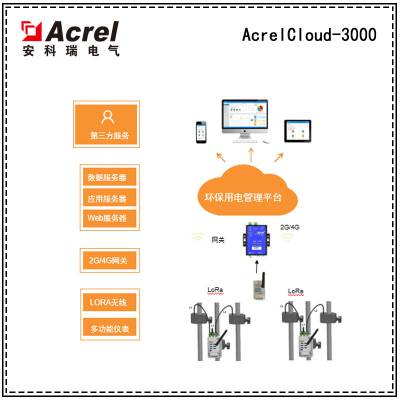

2  平台结构

3.  平台主要功能

3.1  平台登录

在浏览器打开云平台链接、输入账户名和权限密码，进行登录，防止未授权人员浏览有关信息。

3.2  平台首页

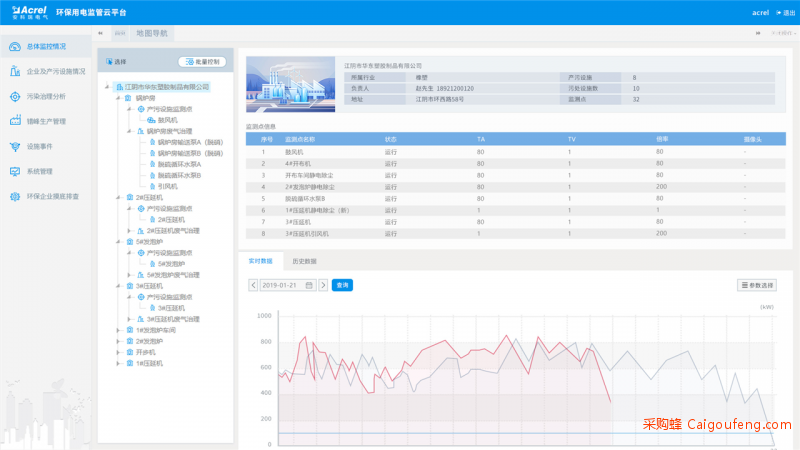

平台首页显示企业概况，用电统计，产污设施运行柱状图，治污设施运行柱状图，如图所示：

企业概况

显示接入的企业数，设备数和监测点位数，治污设备的当前运行状况和停产限产的异常状况等信息。

用电统计

以曲线图的方式展示企业昨日和今日用电情况。

产污设施运行柱状图

显示昨日和今日产污设施按小时运行数的柱状图。

治污设施运行柱状图

显示昨日和今日治污设施按小时运行数的柱状图。

3.3.  实时监控

 采集现场用电信号，可以查看企业、车间设备、监测点各级的统计情况，包括生产状态、设备状态、电流、电压、用电、功率等，默认显示昨日/今日曲线，可选择具体的时间并生成曲线，其中用电和功率曲线中包含设置的设备启停阀值，企业整体用电中显示企业停产的阈值。

 根据设置的启停阈值，判断生产时间和治污设施运行时间是否吻合，与停产限产计划是否有时间冲突，如图所示：

3.4. 异常实时报警

 通过关联分析、超限分析、启停时间分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况，同时通过数据分析还可以实时监控限产和停产整治企业运行状态，如图所示：

3.5. 统计分析

产污分析

统计企业/行业在某个时间段内的产污数量。

减产减排分析

统计企业在污染日、非污染日的负荷对比，以小时为单位展示功率曲线。

企业用电监控

可查询企业/行业的日功率曲线，默认是今日/昨日对比，可选择对比的日期。

能耗报表

统计企业/行业在某个时间段内的用电量，可按日/月/年进行统计和分析。

3.6. APP

  AcrelCloud-3000环保用电监管云平台支持Android、ios系统APP，方便用进行行业/企业查询、报警、故障查询，实时监控数据查询，分闸操作，探测器详细信息查询等功能。

4. 浏览器支持

4.1  浏览器运行设备

台式电脑、平板等移动端设备

4.2.  浏览器运行环境

支持360等主流浏览器访问

4.3  客户端运行设备

安卓系统移动设备（android 5.0及以上），苹果ios 8.0及以上系统

5.  主要技术指标

数据上传频率：2分钟（可配置）

通信方式：RS485、LORA、2G/3G/4G

并发访问量：>=10000

历史数据存储：>=3年

6  推荐系统配置

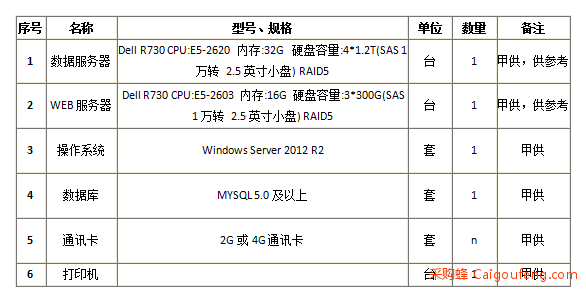

6.1  建议按照我方提供配置参数订货，或者客户自己租用阿里云资源。以下是根据接入的设备数量推荐的配置列表：

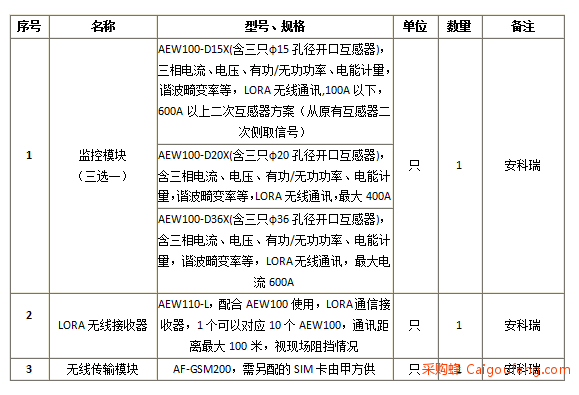

 6.2  推荐现场硬件配置

6.3  流量需求

单只表平均流量估算：

上传间隔一分钟， 小于30M/月；

上传间隔二分钟，小于15M/月；

上传间隔五分钟，小于10M/月

6.4  AEW100免布线多功能仪表

昆山某环保项目现场设备及组网的一些照片

 “环保用电智能监管系统”，正是秉承“处罚不是目的”的原则，通过引入科技手段，开展大数据分析，实现了智慧监管，做到了对企业从单纯的污染物排放监测到治理环节监测的延伸，既有效弥补了***环境监管zhifa人员的不足，***了企业偷排直排行为，也让环境监察zhifa从被动响应式调查处理，转向提前介入式服务督促，真正实现环境问题由“惩”与“罚”到“防”与“督”的转变，不断督促企业提升环境管理水平，减少污染排放，改善环境质量，实现百姓、企业、职能部门三方共赢。
